新型iMac 24インチの分解レポートをiFixitが公開!ロジックボードはどうなっている?

2021年5月25日に解体レポートで有名なiFixitが、Appleから販売されたばかりの新型「iMac 24インチ」の分解レポートを公開したことが明らかとなりました。



分解レポートでは、これまでのiMacとは異なるロジックボードなどを採用していることが明らかとなっており、ノートPCのような印象があります。



iFixt、新型iMac 24インチの分解レポートを公開

2021年5月25日にiFxitが、Appleから販売開始された「iMac 24インチ」の分解レポートを公開したことが明らかとなりました。

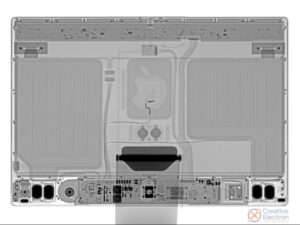

iFixitは、まずは「iMac 24インチ」に対してX線透視を行った画像が上のものとなります。



Appleマークには長方形が見受けられ、これはアンテナであることが確認されております。



他にも冷却構造や下部にロジックボードが敷き詰められていることも確認できます。



スピーカーは、左右それぞれ2つ搭載しており、配置場所は思ったよりも端に位置していることが印象的となっております。



これらの構造から、主に下部にPCとしての主要部品が集中していることがわかります。



ロジックボード表面

ロジックボードには、各部品が装着されており、表面と裏面でそれぞれ異なります。



まずは、表面の画像はこちらとなります。



  • 赤枠:Apple APL1102/339S00817 M1チップ
  • 橙枠:SK Hynix H9HCNNNCRMMVGR-NEH 8GB(4GB×2) LPDDR4メモリ
  • 黄枠:Kioxia KICM225VE4779 128GB NANDフラッシュストレージ
  • 緑枠:Apple 339S00763 Wi-Fi/Bluetoothモジュール
  • 水色枠:Apple APL1096/343S00474 パワーマネージメントIC
  • 青枠:Apple APL1097/343S00475 パワーマネージメントIC
  • 紫枠:Richtek RT4541GQV Apple CPU PWMコントローラ



M1チップには、Appleのログがあることですぐに把握することができるほか、隣接してメモリが並んでいることも特徴的となっております。



ロジックボード裏面

対して、ロジックボードの裏面はこちらとなります。





  • 赤枠:Kioxia KICM225VE4779 128GB NANDフラッシュストレージ
  • 橙枠:Macronix MX25U6472F 64MBシリアルNORフラッシュメモリ
  • 黄枠:Broadcom BCM57762 イーサネット・コントローラ
  • 緑枠:Infineon(旧Cypress Semiconductor) CYPDC1185B2-32LQXQ USB-Cケーブルコントローラ
  • 水色枠:Texas Instruments TPS259827ON 15アンペアeFuse(負荷電流監視および故障管理機能付き)
  • 青枠:Cirrus Logic CS42L83A オーディオ・コーデック
  • 紫枠:用途不明なボタンと3つのLED



裏面は、フラッシュストレージ以外は主に制御系の装置が用意されている印象があります。



iFixiは、近日中にレポートの第2段を公開すると発表しております。

[iFixit]
